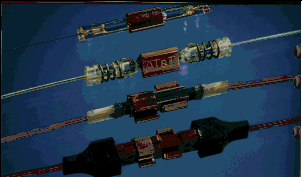

Connexion mécanique "Splice" de deux fibres

Boîte de connexion murale pour connecteurs ST



La séquence video qui suit montre comment l'on monte un connecteur ST au moyen d'une simple pince à sertir.

 C'est cette technique est très répandue pour raccorder les appareils du réseau. Cette méthode tend à remplacer l'ancienne méthode qui nécessitait un collage de la fibre à l'intérieur du connecteur au moyen d'epoxy.

Les connecteurs

Connecteur ST, à baïonnette

Connecteur SC



Connecteur MIC





Il y a plusieurs manière de coupler de la fibre optique:

  • Par couplage mécanique de deux connecteurs mis bout à bout au moyen d'une pièce mécanique de précision; le dessin ci-dessous montre l'union de deux connecteurs ST, mais il existe des coupleurs ST/SC ou ST/MIC
  • Par "splicing" mécanique qui est utilisé lors de réparation ou pour la connexion de câbles pré-confectionnés "Pig tail"
  • La fusion au moyen d'un appareil à arc électrique





Soudure d'une fibre optique Lan/DSL - Modem 56k



Montage d'un connecteur FO Lan/DSL - Modem56k



Distributeur central de la fibre optique
