Les Transceivers:

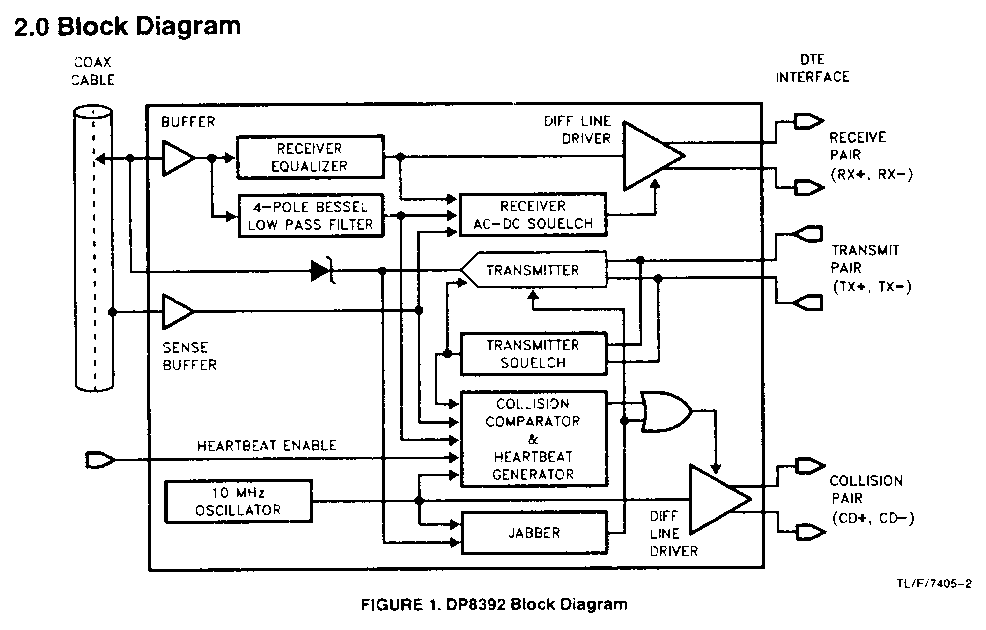

Les transceivers ont pour but de coupler un noeud du réseau au câble. Ils assurent l'adaptation d'impédance et la séparation des signaux de réception et d'émission dans un câble à paires torsadées appelé Drop Cable.

Caractéristiques principales d'un transceiver et types selon le média:

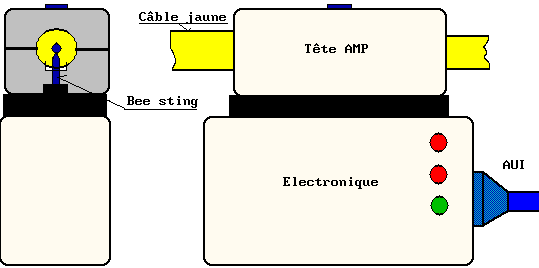

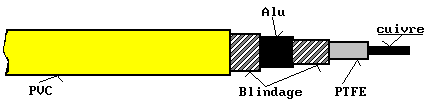

• Le modèle pour câble jaune, équipé d'une tête AMP Bee Sting qui permet de raccorder un élément, sans interruption du service en perçant le câble pour faire contact avec l'âme du coax au moyen d'un "Dard", la connexion du blindage s'effectuant avec deux griffes qui percent l'isolation
• Le même modèle pour câble jaune, mais équipé d'une tête à connecteurs type N

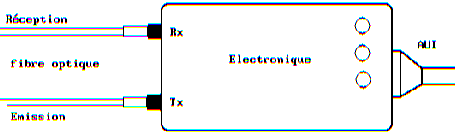

• Les transceivers pour fibre optique (Une fibre pour chaque sens (Rx et Tx) pour fibre multimode ou monomode

NB: Les transceivers externes sont alimentés par l'appareil qu'ils raccordent, c'est pourquoi une paire du Drop Cable est utilisée pour véhiculer du 12V.

Les Transceivers sont équipés pour connecter le Drop Cable d'un connecteur à 15 pôles appelé AUI - Attachment Unit Interface.

La longueur du Drop Cable ou Câble AUI ne doit pas excéder 50m.

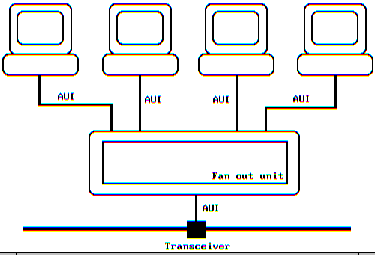

Il existe un appareil actif appelé Fan-out qui permet de connecter un certain nombre d'équipements AUI sur un seul transceiver. Il constitue ainsi une sorte de fiche multiple de connexions AUI.

Ainsi, un Fan-out peut constituer à lui seul un segment de réseau, puisque tous les paquets de tous les appareils sont répercutés sur tous les autres. Un Fan-out peut être considéré comme une sorte de "prisme" électronique.
