Pour franchir la limite des 10 Mbits/s et pouvoir travailler en duplex intégral, on utilise de la fibre optique ou du câble à 4 paires torsadées Twisted Pairs.

Dans le monde Ethernet, on parle alors de:

• 10BaseT - Ethernet 10Mbits/s sur 2 paires torsadées
• 100BaseTX - Ethernet à 100Mbits/s sur 2 paires torsadées Cat 5
• 100BaseT4 - Ethernet à 100Mbits/s sur 4 paires torsadées Cat 3 ou 4 (Peu utilisé)
• 100VG AnyLan - Ethernet 100Mbits/s sur 4 paires torsadées (Propriétaire HP)

Ainsi, les appareils du réseau ne sont plus connectés en bus, comme le câblage 10Base5 ou 10Base2 (Coax), mais raccordés en étoile sur des hubs ou des switchs distribués dans les bâtiments.

Avantages:

• Plus de bande passante par appareil
• Possibilité de travailler en Full Duplex
• Plus d'interruption par coupure du câble (Thin Ethernet)
• Management plus aisé
• Permet d'avoir un câblage dit universel: Téléphone, Fax, Info,etc..



  Catégories de câble à paires torsadées:

  Catégorie 3: Jusqu'à 16 Mhz

  Catégorie 4: Jusqu'à 20 Mhz

  Catégorie 5: Jusqu'à 100 Mhz (et même 155 Mhz)



  Catégorie 5:

  UTP - Non blindé:

  • Atténuation : 22 dB max à 100Mhz sur 100m
  • Impédance: 100 Ohms +/-15%

  STP - Blindé:

  • Atténuation: Typique 20dB à 100Mhz sur 100m
  • Impédance: 150 Ohms +/- 10%

  NB: Il y a une "guerre" entre les partisans d'UTP et de STP. Les gens favorables au câble blindé invoquent le rayonnement (confidentialité) et les perturbations extérieures.

  Les "Non blindés" prétendent que le mode de transfert en différentiel dans une paire élimine les risques de perturbations et qu'un blindage défectueux constitue une merveilleuse antenne...

  Le réseau de l'Université de Genève est câblé en UTP.

  Points importants pour la qualité du câble Cat 5:

  Il existe des appareils qui testent un certain nombre de critères de qualité d'un câble Cat 5 qui sont:

  • La résistance ohmique
  • L'atténuation
  • La capacitance des paires
  • La paradiaphonie et la capacitance entre les paires

  Emission parasite d'une paire sur les autres: Diaphonie

  Pour diminuer le risque de diaphonie, il faut réduire le couplage capacitif parasite entre les paires.

  Ceci est réalisé (Cat 5) en réalisant un câble à 4 paires ayant des pas de torsade différents, ce qui empêche les paires de s'imbriquer les unes dans les autres.

  Voir graphiques de mesures:

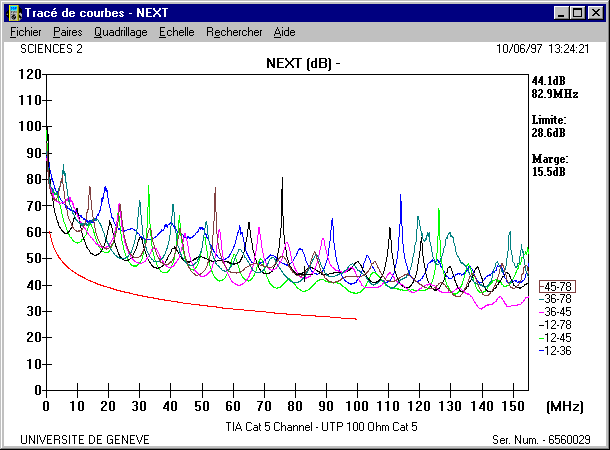

  • NEXT: Paradiaphonie en fonction de la fréquence

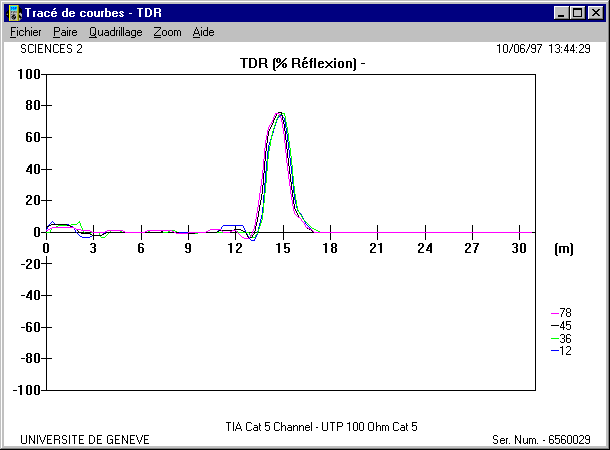

  • TDR: Mesure de longueur Time Domain Reflectometer

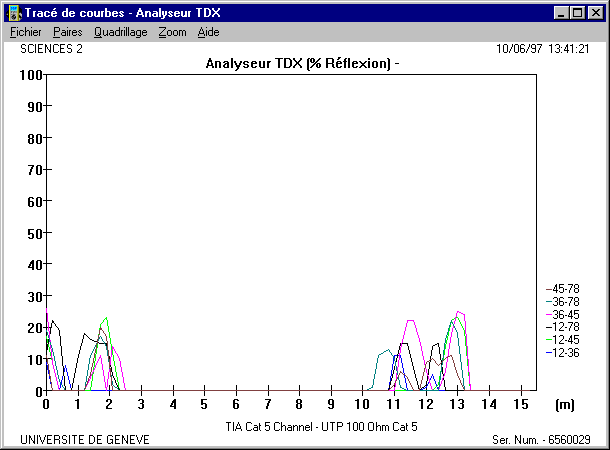

  • TDX:







    Média - Paires utilisées - Longueur

    Téléphone	---	4-5	---	---	Illimité
    10BaseT	1-2	---	3-6	---	100m
    100VG-Anylan	1-2	4-5	3-6	7-8	100m
    100BaseTX	1-2	---	3-6	---	100m
    100BaseT4	1-2	4-5	3-6	7-8	100m
    ATM 51M	1-2	4-5	3-6	7-8	90m
    ATM 155M	1-2	4-5	3-6	7-8	90m
    CDDI	1-2	---	---	7-8	100m



    Mesure de l'emplacement et de l'amplitude des sources de diaphonie détectée sur le câble

  NB: Aujourd'hui, on n'installe que du câble catégorie 5 non blindé (UTP - Unshielded Twisted Pairs) ou blindé (STP - Shielded Twisted Pairs) munis de connecteurs RJ45:





Inconvénients:

• Plus de câbles qu'avec le coaxial
• Câblage plus cher et prend plus de place dans les gaînes techniques
• Plus d'appareils actifs (Hubs, Switchs)

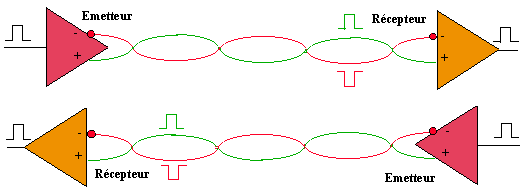

Mode de transmission:

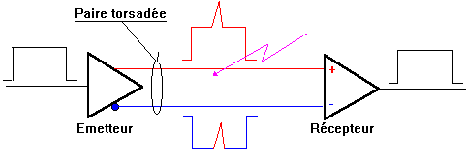

On envoie un signal différentiel de 2V sur une paire torsadée. Le récepteur mesurera la différence entre les deux signaux.

Un parasite externe induira une perturbation de même signe sur les deux conducteurs de la paire, ce qui sera annulé par le récepteur:
