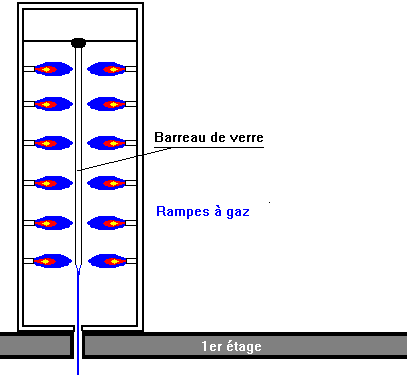

Le barreau ainsi obtenu sera installé verticalement dans une tour située au premier étage et chauffé par des rampes à gaz. Le verre va s'étirer et "couler" en direction du rez pour être enroulé sur une bobine.

 On mesure l'épaisseur de la fibre (~10um) pour asservir la vitesse du moteur de l'enrouleur, afin d'assurer un diamètre constant.

Tour d'étirement du verre Lan/DSL - Modem 56k



Les images ci-après montrent comment l'on fabrique de la fibre monomode. Chaque étape de fabrication est illustrée par une courte séquence filmée.

La première étape consiste en l'assemblage d'un tube et d'une barre de verre cylindrique montés concentriquement. On chauffe le tout pour assurer l'homogenéité du barreau de verre.

 Un barreau de verre d'une longueur de 1 m et d'un diamètre de 10 cm permet d'obtenir par étirement une fibre monomode d'une longueur de 150 km environ!

Construction des barreaux de verre Lan/DSL - Modem56k

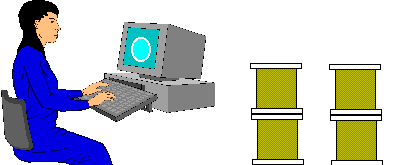

Chaque bobine de fibre fait l'objet d'un contrôle de qualité effectué au microscope.

Contrôle de qualité Lan/DSL - Modem 56k













Puis on va enrober le verre d'un revêtement de protection (~230um) et assembler les fibres pour obtenir le câble final à un ou plusieurs brins.

Fabrication des câbles Lan/DSL - Modem 56k
