Démonstation d'OPTIVITY, programme de gestion des appareils de Nortel. Optivity est construit sur une plateforme SNMP HP OpenView.

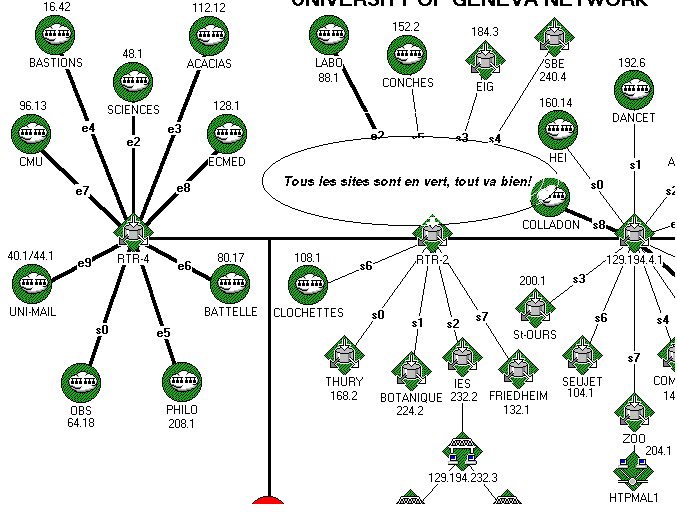

<= Cliquez l'image ci-contre pour démarrer la démo en gifs animés

Scénario:

Un utilisateur de la zone "Bastions" a débranché son PC du réseau (câble coaxial thin Ethernet) en emportant le connecteur en "T", interrompant ainsi le segment de l'étage où se trouve son bureau.

Le hub Ethernet détecte la faute, isole le segment (Partionning) et envoie une alarme (Trap SNMP) à la station OPTIVITY.

OPTIVITY permet, outre la gestion d'événements exceptionnels, d'effectuer des mesures de trafic et d'erreurs du réseau:

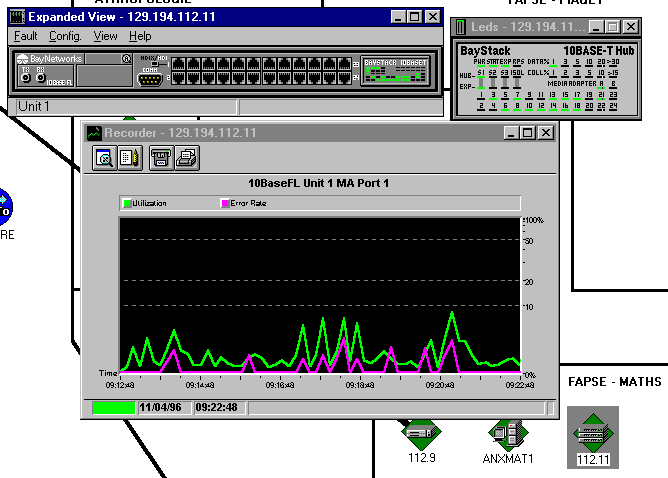

• Par des graphes qui mesurent le trafic et traversant la totalité d'un hub ou d'un port en particulier. De même, on peut procéder à des mesures d'erreur qui permettent d'identifier le noeud du réseau qui est à l'origine des perturbations.

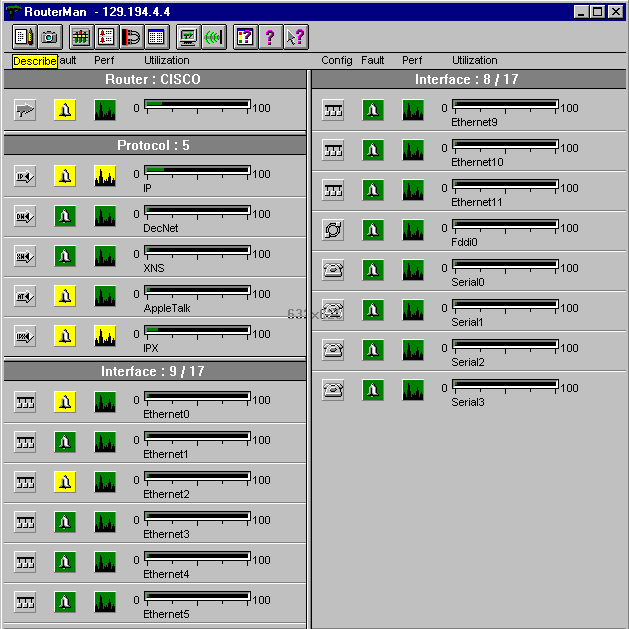

• Router Man qui permet de mesurer le trafic traversant un routeur par protocole (IP, IPX, Appletalk, etc.), ainsi que les erreurs

Un autre aspect intéressant de ce produit est la possibilité d'action à distance sur un appareil:

• On peut établir une connexion Telnet pour configurer un bridge, un serveur de terminaux ou un routeur, en sélectionnant l'icône de l'appareil considéré. De même, on peut effectuer un Ping sur n'importe quel noeud du réseau qui répond au protocole ICMP.

• Il est possible de couper un port d'un hub depuis la station de management (Partition) pour isoler un noeud.

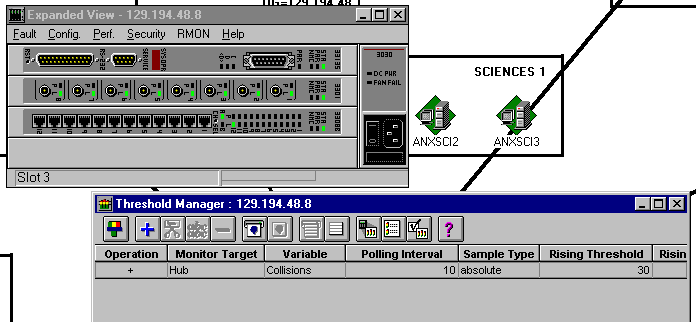

• La fonction Set Threshold permet de définir des seuils de trafic ou d'erreurs qui auront pour effet, s'ils sont atteints, d'envoyer un message à la station de management et, si on le désire, une fonction automatique sera activée par le processeur du hub, comme la partition d'un port qui a dépassé le niveau d'erreurs défini.

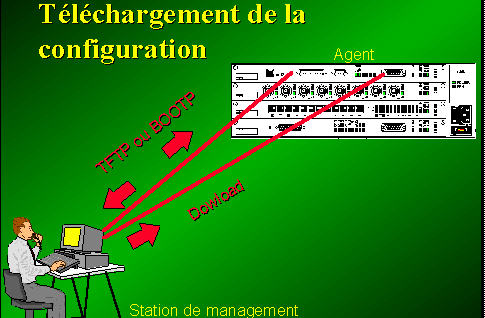

Chaque Network Management Module - NMM qui est le module qui répond aux requêtes SNMP, des appareils du réseau, est capable d'aller chercher ses fichiers images et configuration par le protocole TFTP ou BOOTP sur le disque de la station de management.

Les dernières versions de ces fichiers sont disponibles sur le serveur du constructeur. On peut ainsi, mettre à jour le firmware des hubs, switches etc. en installant un browser Web sur la station de gestion du réseau.

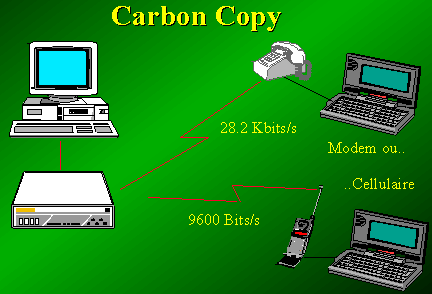

• En installant le programme Carbon Copy sur la station OPTIVITY,ainsi qu'un modem sur une ligne téléphonique, il est possible de prendre à distance, le contrôle de la station de gestion avec un ordinateur portable connecté à un autre modem.

  Ceci s'avère très utile pour le dépannage et la surveillance du réseau pendant les périodes de vacances.

  ---

  Evolution: Gestion par WWW

  La version 7.1 d'OPTIVITY opérera sur une base WWW, comme les boîtes TRIBE et WEBMANAGE.
