Caractéristiques d'une liaison Radio:

Il y a trois catégories de liaison radio:

• Les liaisons permettant de relier deux segments de réseau Lan to Lan
• Les liaisons entre une station reliée au câble et des ordinateurs mobiles
• Les liaisons utilisant les téléphones portables GSM équipés de modems

Ne seront évoqués que les moyens de connexion radio homologués en Europe qui travaillent dans la bande de fréquence de 2.4 à 2.4835 Ghz et dont la puissance d'émission n'excède pas 100 mW.

Cette puissance limite considérablement la portée de ces liaisons: Entre 80 et 150m en milieu fermé et 300m en milieu ouvert avec une antenne simple et 1à 2 km avec desantennes paraboliques.

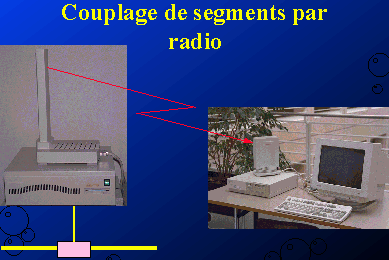

Liaison LAN to LAN:

Permet de relier deux segments dont le distance à vue ne dépasse pas 80 à 100m. La station principale fait également office de Bridge, afin de limter le trafic sur la liaison hertzienne.

Ce système est utilisé pour toutes liaisons provisoires: Chantiers, conférences ou expositions.

Liaison des postes mobiles:

Les ordinateurs portables sont équipés de cartes PCMCIA avec antenne qui communiquent avec une station émetteur - récepteur assurant le couplage au réseau.

La vitesse de transmission entre ordinateur et station est typiquement de 11 Mbits/s. (Norme 802.11b - WiFi) et/ou 54 Mbits/s (Norme 802.11g)

Si l'on doit assurer une grande mobilité des utilisateurs, il faut installer plusieurs stations relais qui communiquent entre-elles par le réseau câblé.

Ainsi, un ordinateur identifié sur une première station le sera également sur les autres qui le prendront en charge en fonction de la puissance reçue à l'antenne.

Liaisons par téléphone mobile GSM:

Il existe des cartes PCMCIA modem qui peuvent se coupler à un téléphone GSM. On peut ainsi communiquer avec son portable sur tout le réseau des mobiles à 9600 bits/s. Le couplage est aussi possible par le port infrarouge IRDA ou par Bluetooth.



Modes de transmission:

La modulation est du type FSK - Frequency Shift Keying à 2 ou 4 niveaux ( BFSK ou GFSK).

Il exite deux méthodes de transmission:

Direct Sequence - DSSS: Envoi des données sur une relative large bande qui permet un débit élevé, mais qui rend le système peu résistants aux perturbations.

Frequency Hopping - FHSS: Technique plus sophistiquée qui consiste à faire changer de fréquence l'émetteur après quelques ms, ce qui accroit l'immunité au bruit, l'atténuation n'étant pas constante en fonction de la fréquence.

Les fours à micro-ondes sont une des source principale de perturbation des systèmes radio!

En résumé:

• Il existe de liaisons LAN to LAN, Mobile to LAN et GSM
• La fréquence d'émission est de 2.4 Ghz en Europe et la puissance max. autorisée de 100mW
• Modulation de type FSK
• Vitesse de transmission typique de 1.6 Mbits/s
• La distance de transmission dépend fortement du milieu et du gain des antennes

Beaucoup plus de détail dans le diaporama
