Liaisons Satellite

Principe d'une liaison par satellite:

En plaçant un satellite en orbite géostationnaire, c'est-à-dire sur l'équateur, à une altitude de 36.000 km, on peut réaliser des liaisons par faisceaux hertziens pour la téléphonie, la télévision et bien sur, les transmissions de données.

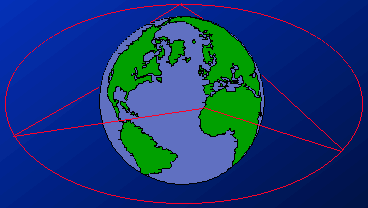

3 satellites suffisent pour faire le tour du monde



Liaison téléphonique point à point:

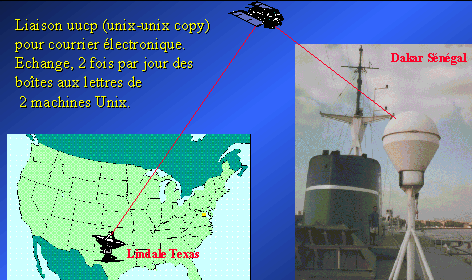

L'image ci-dessus montre comment le bateau hôpital MV ANASTASIS télécharge le courrier électronique via satellite à une station terrestre située à Lindale au Texas. Cette liaison travaille à 9600 Bits/s, donc à faible vitesse.

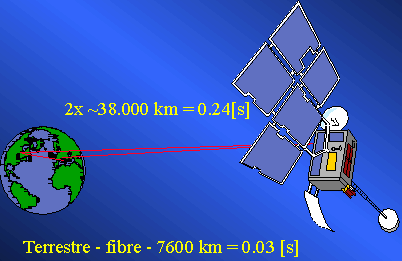

Temps de propagation:

Comparaison du temps de propagation entre Genève et Washington entre une fibre paire de fibres optique et une liaison par satellite.

Le temps moyen de 240 [mS] constitue une gène pour la téléphonie (écho) et pour la transmission de données (Ralentissement au niveau du protocole - Acknowledge)





Transpondeur:

On appelle Transpondeur l'ensemble Réception / Retransmission du signal - Uplink / Downlink installé à bord du satellite.

Il comprend une antenne de réception, un amplificateur à faible bruit, un filtre, un amplificateur de puissance pour l'émission et une antenne d'émission.

Vitesse de transmission, puissance et fréquences:

  • La puissance d'émission du transpondeur dépend de la largeur du faiseau d'émission qui est lui-même dépendant de l'antenne: Plus l'on veut une diffusion large, plus il faut de puissance.
  • Pour la transmission des données, on peut généralement utiliser des canaux à 2 Mbits/s
  • Les fréquences Uplink et Downlink sont différentes et espacées de 3 Mhz environ
  • En polarisant les antennes (Polarisation orthogonale - X horizontal et Y vertical), on peut augmenter le nombre de canaux par satellite

Il existe trois bandes de fréquences distinctes:

  • La bande-C 4/6 Ghz qui offre un espace de 500 Mhz
  • La bande-Ku 11/14 Ghz qui offre un espace de 500 Mhz
  • La bande-Ka 20/30 Ghz qui offre un espace 2.500 Mhz



UPLINK
DOWNLINK
14.458 [Ghz]
11.658 [Ghz]
14.375 [Ghz]
11.575 [Ghz]
14.291 [Ghz]
11.491 [Ghz]
14.208 [Ghz]
11.158 [Ghz]
14.125 [Ghz]
11.075 [Ghz]
14.041 [Ghz]
10.991 [Ghz]



En résumé:

  • Bonne solution pour établir des liaisons là où il est difficile d'avoir des lignes de transmission cuivre ou fibre optique (Pays en voie de développement)
  • Bonne bande passante, mais délais de transmission importants
  • Dépendance politique à l'égard du possesseur du satellite
  • Stations terrestres plus chères que l'équipement de fin de ligne en fibre ou cuivre

Voir aussi le diaporama commenté

Exemple: EUTELSAT Bande-KU équipé de 12 Transpondeurs
